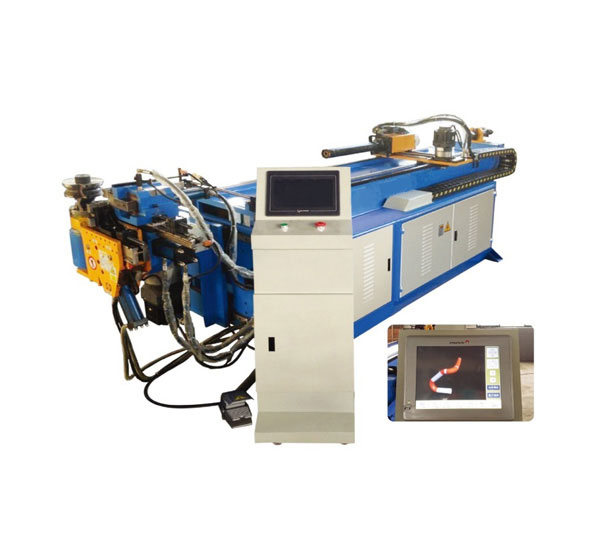

數控液壓彎管機(50CNC)
主要技術參數：
機器：AC220V單相電源
焊機：AC380V三相電源
適合材質：鐵、不銹鋼、鍍鋅管
適合壁厚：0.8mm以上
氣壓：5kg以上
|
序號 |
名稱 |
單位 |
參數 |
備注 |
|
|
1 |
最大彎曲管徑 |
mm |
Φ50×2mm |
|
|
|
2 |
最大彎曲半徑 |
mm |
R250mm |
可按客戶要求 |
|
|
3 |
最小彎曲半徑 |
mm |
根據管徑 |
|
|
|
4 |
最大送料長度 |
mm |
3000 |
可按客戶要求 |
|
|
5 |
送料方式 |
|
|
可選 |
|
|
6 |
最大彎曲角度 |
Degree |
190 |
|
|
|
7 |
使用控制器 |
|
PLC+平板電腦 |
|
|
|
8 |
每管件可設彎管數 |
個 |
16 |
|
|
|
9 |
工作速度 |
彎管速度 |
Deg/sec |
200 |
可調 |
|
轉管速度 |
Deg/sec |
200 |
可調 |
||
|
送料速度 |
Mm/sec |
1000 |
可調 |
||
|
10 |
精度 |
送料精度 |
mm |
±0.1 |
|
|
彎曲精度 |
Degree |
±0.1 |
|
||
|
轉管精度 |
Degree |
±0.1 |
|
||
|
11 |
送料伺服電機功率 |
W |
1000 |
三菱 |
|
|
12 |
轉角伺服電機功率 |
W |
750 |
三菱 |
|
|
13 |
資料輸入方式 |
|
1、坐標值（X、Y、Z） 2、工作值（Y、B、C） |
可選 |
|
|
14 |
油壓電機馬力 |
Kw |
5.5 |
|
|
|
15 |
最大壓力 |
MPa |
12 |
可調 |
|
|
16 |
液壓系統控制 |
|
電磁換向閥 |
|
|
|
17 |
油箱容量 |
L |
150 |
|
|
|
18 |
機器重量 |
Kg |
2500 |
|
|
|
19 |
機器尺寸 |
cm |
500×130×150 |
|
|
